عندما يذكر شخص ما اسم "Noctua "، فإن أول ما يتبادر إلى أذهاننا هو دائمًا مبرد وحدة المعالجة المركزية المبدد الحراري ذو البرج المزدوج المميز NH-D14. يتصدر كل من NH-D14 والمراجعة الجديدة NH-D15 قائمة أفضل مبرد لوحدة المعالجة المركزية منذ إطلاقه، كما نتذكر.
اليوم ننظر إلى Noctua NH-D9L، الذي يناسب تمامًا تبريد الأبراج الصغيرة حيث تواجه المبردات الأكبر عمومًا مشاكل في التركيب. مع ارتفاع يبلغ 110 ملم وسعره يبلغ 54.99 دولارًا، إن NH-D9L لا يعد خيارًا رائعًا إذا كنت تتسوق على السعر فقط. إنه يملأ مكان التوافق هذا عبر العديد من منصات اللوحات الأم، بما في ذلك توافق ITX و3 U دون التدخل في البيئة المحيطة. D9L ذو شكل مضغوط ، قادر على تبديد ما يصل إلى 140 واط عبر اثنين من خافضات الحرارة في مساحة صغيرة ، مع القدرة على توسيع التبريد باستخدام مروحتين.
نظرة حول الشركة المصنعة
Noctua هي شركة نمساوية لتصنيع أجهزة الكمبيوتر لمبردات وحدة المعالجة المركزية ومراوح الكمبيوتر والتي تستهدف في المقام الأول سوق المتحمسين. تأسست الشركة في عام 2005 كمشروع مشترك بين الشركة النمساوية Rascom Computerdistribution Ges.M.B.H.، التي تأسست في أغسطس 2000، وشركة التبريد التايوانية Kolink International Corporation..
يشير اسم Noctua إلى الاسم العلمي للبومة الصغيرة، Athene Noctua ومن هنا جاءت البومة الموجودة في شعار الشركة، والتي ترمز في الأساطير اليونانية إلى الذكاء والحكمة. وهي معروفة أيضًا برحلتها الصامتة والاستخدام الفعال والاقتصادي لقوتها وهجومها الدقيق. تحظى منتجات Noctua بشعبية كبيرة بين عشاق الكمبيوتر واللاعبين والمحترفين الذين يطلبون حلول تبريد عالية الجودة وموثوقة لأنظمتهم. حازت الشركة على العديد من الجوائز والأوسمة لمنتجاتها وتعتبر واحدة من أفضل العلامات التجارية في صناعة تبريد الكمبيوتر.
التغليف والمكونات
تعتبر عبوات الألواح البيضاء والبنية نموذجية لمبردات Noctua. يظهر اسم NH-D9L على اليسار مع رمز الاستجابة السريعة، ويتكرر في أعلى يمين اللوحة البنية. أعلى منظر لأنابيب الحرارة، نجد قائمة بثماني ميزات، وعلى اليمين يوجد ملصق فضي يوضح أن المبرد متوافق تمامًا مع 3U.
بالنظر إلى عبوة Noctua NH-D9L، يمكنك رؤية مجموعة متنوعة من المعلومات المشابهة لجميع عبوات Noctua. يسرد الجزء الأمامي من المربع النموذج الأكثر برودة والنوع ونقاط البيع الرئيسية برموز نقطية سريعة. وتشمل هذه التوافق مع 100٪ من ذاكرة الوصول العشوائي وITX و3 U، من بين أشياء أخرى. هذا أمر رائع لأي شخص يريد أسرع فكرة عما يشترونه. ذهب Noctua إلى طريق تقديم المعلومات بدلاً من التباهي بالمبرد الموجود على الصندوق.
بالانتقال، على الجانب الأيمن من الصندوق، يسرد Noctua جميع التفاصيل الفنية التي يحتاج أي مشتر محتمل إلى معرفتها مثل ارتفاع البرودة وضوضاء المروحة وسرعات المروحة.

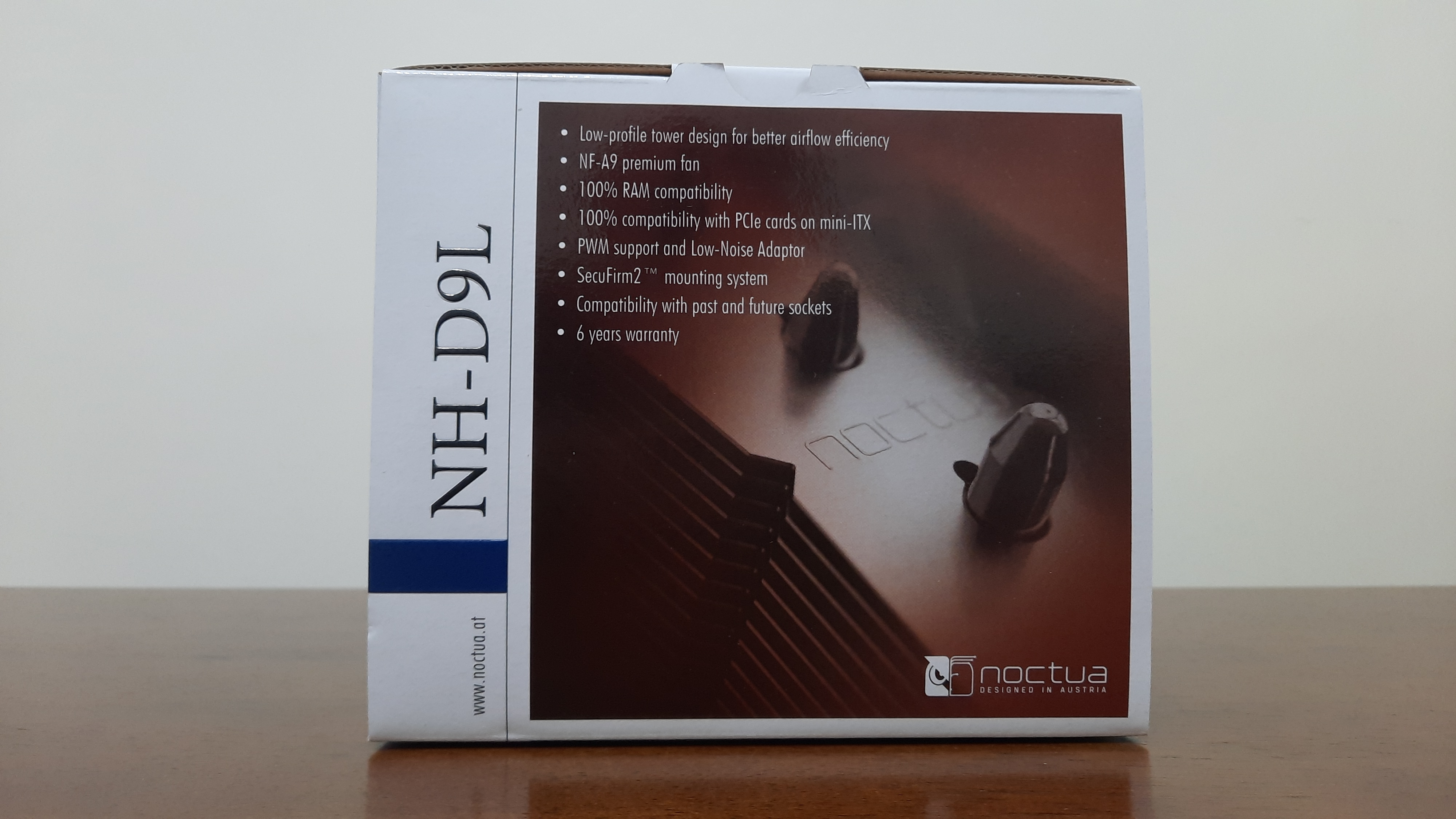

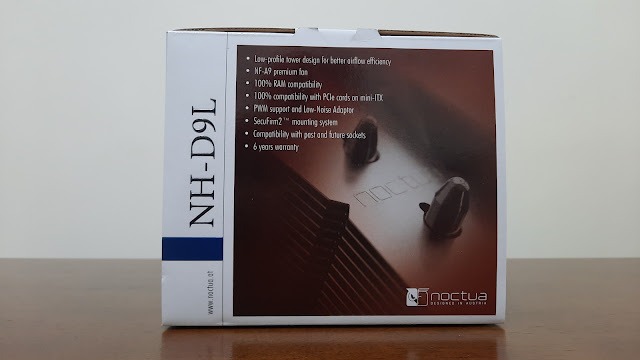

بينما يسرد الجانب الآخر نفس النقاط الموجودة في المقدمة ولكن بمزيد من التفصيل. اعتبارها أكثر من نقطة تسويق وبيع. يتضمن هذا أيضًا مقبسًا عالميًا ومراوح منخفضة الضوضاء على سبيل المثال لا الحصر. حيث يعرض هذا الجانب من العبوة أيقونات لتسع ميزات موجودة في هذا التصميم. يوجد بيان كامل يشرح الميزات الموجودة على يمين كل رمز. إلى جانب التدوين الذي يشير إلى مكان صنع هذا المبرد، نرى أيضًا ذكرًا للضمان لمدة ست سنوات.

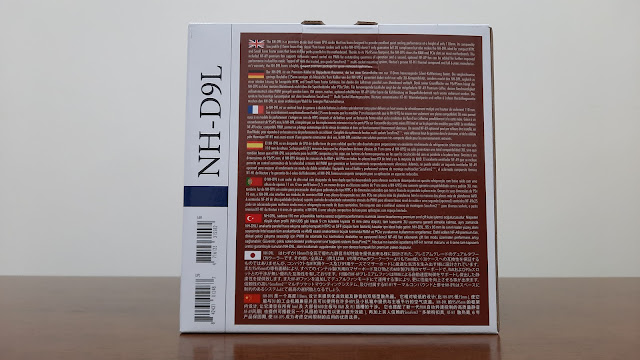

أخيرًا، يظهر الجانب الخلفي الميزات الرئيسية للمبرد بلغات مختلفة.
بعد فتح الصندوق، تشبه العبوة إلى حد ما NH-U9S. بمجرد فتحه، يمكنك رؤية مربع آخر يحتوي على جميع الأجزاء الضرورية لتركيب المبرد.
على مقبس AMD أو Intel. يوجد أدناه مبرد وحدة المعالجة المركزية نفسه، ويتم تعبئته بشكل جيد لتجنب أي ضرر في الشحن وكيف يجب أن يكون لجميع مبردات وحدة المعالجة المركزية.
بمجرد فتح صندوق الملحقات، يوجد دليل قابل للطي لكل مقبس، ويغطي وتنويعات مثل مقبس 2011 وبعض العناصر الأخرى، والتي سيتم تغطيتها أثناء التثبيت. كان Noctua أيضًا لطيفًا بدرجة كافية لتضمين بعض المعجون الحراري في أنبوب على شكل حقنة، والذي يعد دائمًا مكافأة رائعة!
في قسم الملحقات في صندوق الأجهزة، نجد كل هذه القطع. هناك شارة حالة، ومفك براغي، ومعجون NT-H1، ومحول منخفض الضوضاء، وزوج من مشابك المروحة الإضافية. لتسهيل شرح الأمور لمستخدمي هذا المبرد، ترسل Noctua ثلاث مجموعات محددة من التعليمات. مجموعة واحدة تتوافق مع LGA2011، وواحدة مخصصة لمآخذ توصيل Intel الأخرى، والأخرى هي التأكد من أن مستخدمي AMD لا ينظرون إلى مجموعة من الأشياء التي لا تهم لتثبيتها.
المعجون الحراري Noctua NT-H1
Noctua NT-H1 عبارة عن معجون حراري عالي الأداء يستخدم بشكل شائع لتحسين التوصيل الحراري بين وحدة المعالجة المركزية أو وحدة معالجة الرسومات والمبدد الحراري الخاص بها. إن NT-H1 عبارة عن عجينة غير موصلة وغير قابلة للتآكل وهي آمنة للاستخدام مع معظم مكونات الكمبيوتر. يتكون NT-H1 من مزيج من الجزيئات الدقيقة المصممة لتوفير توصيل حراري ممتاز واستقرار طويل الأمد. كما أنه سهل التطبيق بفضل اللزوجة المنخفضة وقابلية الانتشار الممتازة. تضمن Noctua أن NT-H1 يقدم أداءً استثنائيًا، مع مقاومة حرارية منخفضة تصل إلى 0.1 درجة مئوية / واط. هذا يعني أن NT-H1 يمكنه نقل الحرارة بشكل فعال من وحدة المعالجة المركزية أو وحدة معالجة الرسومات إلى غرفة التبريد، مما يؤدي إلى انخفاض درجات الحرارة وتحسين أداء النظام بشكل عام، يعد Noctua NT-H1 معجونًا حراريًا عالي الأداء وموثوقًا ويعد خيارًا شائعًا بين عشاق أجهزة الكمبيوتر وكسر السرعة.
المميزات التقنية والتصميم
أولا وقبل الشروع في التحدث على المبرد بالتفصيل اليك المميزات الرئيسية باختصار:
تصميم برج منخفض المستوى لتحسين كفاءة تدفق الهواء
في حين أن معظم المبردات منخفضة الارتفاع تنفث الهواء باتجاه اللوحة الأم، فإن NH-D9L عبارة عن مبرد من طراز برجي ينفخ بالتوازي مع اللوحة الرئيسية، مما يسمح بكفاءة تدفق الهواء الفائقة في الحالات ذات المراوح الأمامية ومراوح العادم الخلفية التي تخلق مسارًا لتدفق الهواء موازيًا للوحة الأم. اللوحة الأم.
التوافق مع 3U
في حين أن المبردات الكلاسيكية مقاس 9 سم بارتفاع يصل إلى 125 مم تناسب حالات التركيب على حامل 4U، فإن ارتفاع NH-D9L المخفض البالغ 110 ملم يسمح له أيضًا بتلائم هيكل 3U. وهذا يجعلها مثالية لتطبيقات 3U الحساسة للضوضاء في مجالات مثل معالجة الصوت أو الفيديو.
توافق ذاكرة الوصول العشوائي بنسبة 100٪
مع بصمة 95x95mm، فإن NH-D9L لا تتفوق على فتحات ذاكرة الوصول العشوائي في Intel الحالية ومعظم لوحات AMD الرئيسية. يمنح هذا المستخدم وصولاً كاملاً إلى وحدات الذاكرة ويضمن توافقًا بنسبة 100٪ مع المبادلات الحرارية الطويلة أو مراوح الذاكرة الاختيارية.
توافق 100٪ مع بطاقات PCIe على mini-ITX
تحتوي العديد من اللوحات الأم mini-ITX القائمة على Intel LGA17xx / 1200 على فتحة PCIe موجودة بجوار منطقة المقبس 95x95mm. في حين أن المبردات الأكبر حجمًا التي تتجاوز هذه المنطقة من المحتمل أن تحجب فتحة PCIe، فإن NH-D9L بحجم 95x95xmm يوفر توافقًا كاملاً مع بطاقات PCIe، سواء كان ذلك على ATX أو microATX أو ITX.
مروحة متميزة NF-A9
تتميز الميزات المحسّنة للغاية بإطار AAO الخاص بـ Noctua بالإضافة إلى مقاييس التصميم الديناميكي الهوائي المتطورة مثل قنوات تسريع التدفق، والتي تسمح لها بتحسين الكفاءة الشهيرة لنماذج Noctua السابقة مقاس 92 مم وتساهم في أداء التبريد الفائق NH-D9L.
دعم PWM ومحول منخفض الضوضاء
تدعم مروحة NF-A9 مقاس 92 مم المزودة مع NH-D9L PWM للتحكم التلقائي في السرعة من خلال اللوحة الأم. بالإضافة إلى ذلك، يمكن تقليل الحد الأقصى لسرعة المروحة من 2000 إلى 1550 دورة في الدقيقة باستخدام مهيئ منخفض الضوضاء المصاحب لتشغيل أكثر هدوءًا.
مروحة مزدوجة جاهزة
يشتمل NH-D9L على مجموعة إضافية من مشابك تركيب المروحة للمستخدمين الذين يرغبون في تحقيق أداء تبريد أفضل من خلال إضافة NF-A9 ثانية اختيارية إلى مجموعة الزعنفة الأمامية. باستخدام كبل y المزود مع مروحة البيع بالتجزئة NF-A9 PWM، يمكن توصيل كلا المراوح بموصل مروحة وحدة المعالجة المركزية.
التوافق مع مآخذ الماضي والمستقبل
امتثالًا لمعيار SecuFirm ™ المفتوح، يمكن جعل NH-D9L متوافقًا مع مآخذ LGA1366 وLGA775 القديمة باستخدام مجموعة التثبيت الاختيارية NM-I3، والتي توفرها Noctua مجانًا. إذا كان ذلك ممكنًا تقنيًا، ستوفر Noctua أيضًا مجموعات ترقية للمآخذ المستقبلية.
المعجون الحراري NT-H1
بعد حصوله على أكثر من 100 جائزة وتوصية من صحفيي الأجهزة حول العالم، يعتبر NT-H1 من Noctua حل TIM احترافي مثبت الجودة يوفر الحد الأدنى من المقاومة الحرارية وسهولة الاستخدام الممتازة والموثوقية الفائقة.
ضمان الشركة المصنعة لمدة 6 سنوات
تشتهر منتجات Noctua بجودتها الممتازة وطول عمرها الطويل. مثل جميع مراوح Noctua، يتميز NF-A9 المزود بتصنيف MTTF لأكثر من 150.000 ساعة وتأتي حزمة NH-D9L بأكملها بضمان كامل من الشركة المصنعة لمدة 6 سنوات.
يعد Noctua NH-D9L مبردًا صغيرًا لوحدة المعالجة المركزية يستخدم مروحة واحدة مقاس 92 مم. يتشابه تصميم وشكل مبرد وحدة المعالجة المركزية هذا مع تصميم Noctua NH-D15، وذلك بفضل المبدد الحراري ذي البرجين. حيث أبعاد غرفة التبريد هي: (H) 110mm x (W) 95mm x (D) 95mm. الآن بعد اخراج المبرد من العلبة، فإننا نحدق في 35 زعنفة في مقدمة المبرد. نرى أنه قد تم إجراء بعض التشكيل لملف الزعانف، ويمكننا أيضًا أن نرى الأنابيب المطلية بالنيكل منتشرة بالتساوي عبر عرض هذا التصميم لتحقيق أقصى قدر من التعرض لتدفق الهواء.
هنا، سيتدفق الهواء من اليمين إلى اليسار. لا نرى أي مروحة متصلة بالقسم الأمامي؛ بدلاً من ذلك، قاموا بتثبيت مروحة 92 مم في القسم الثاني من المبرد للحفاظ على التصميم مضغوطًا.
في الجزء الخلفي من هيكل المبرد، يمكننا أن نرى أن الملف لا يضيع على الحواف الخلفية أيضًا. بهذه الطريقة، إذا كان لديك مساحة وتريد المزيد من المراوح، فسيتمتعون بنفس الكفاءة والفوائد مثل تلك الموجودة في المركز.
يتكون المبرد نفسه من برجين من الألمنيوم مع 35 زعنفة وأربعة أنابيب حرارية تمر على طول الطريق من الصفيحة القاعدية والزعانف العلوية لكل هيكل. يحاكي هذا المبرد مبردات D14 وD15 الأكبر حجمًا والتي أثبتت أنها توفر تبديدًا كبيرًا للحرارة. قد يكون هذا الإصدار في شكل مضغوط، لكنه يقوم بعمل مماثل لا يقل عن ذلك، حيث يبدد ما يصل إلى 140 واط من الحرارة إجمالاً.
كلا البرجين مغلقان قليلاً في المركز، ويتم ذلك للدعم الهيكلي وللحفاظ على تباعد الزعنفة بشكل صحيح. كما لاحظنا أيضًا أن الوسادات المطاطية المضادة للاهتزاز لهذه المروحة لا توضع على الزعانف؛ بدلاً من ذلك، يستقرون على الإطار.
في الجزء العلوي من المبرد نجد أن الزعانف بها اسم Noctua مضغوط عليها، وأن التسمية المنقوشة مرئية بين الأنابيب. يمكننا أيضًا أن نرى مدى عمق قطع مراكز الزعانف؛ تسمح المراكز العميقة للمراوح ببناء الضغط قبل مهاجمة الحرارة في الزعانف والأنابيب.
في الطرف الآخر من المبرد نجد القاعدة محمية بغطاء بلاستيكي. لاحظنا أيضًا وجود علامات على وجود لحام حول الأنابيب أثناء توصيلها بالقاعدة، وتم تثبيت القضيب المتقاطع مسبقًا لجعل تركيب D9L أسهل بكثير.
عند الحديث عن القاعدة يجب الإشارة ان Noctua NH-D9L يتميز بتصميم أساسي يُعرف باسم "تحسين سطح الاتصال" CSO الذي يزيد من مساحة التلامس بين المبدد الحراري وسطح وحدة المعالجة المركزية لتحسين نقل الحرارة. حيث ان القاعدة مصنوعة من النحاس المطلي بالنيكل وتتميز بشكل محدب يتوافق مع الشكل المقعر لمبددات حرارة وحدة المعالجة المركزية الحديثة. يساعد هذا الشكل على زيادة منطقة التلامس وتحسين التوصيل الحراري.
بالإضافة إلى ذلك، تحتوي القاعدة على ستة أنابيب حرارية تمر من خلالها، مما يوفر مسارًا مباشرًا للحرارة للانتقال من وحدة المعالجة المركزية إلى زعانف المبدد الحراري. يتم ترتيب الأنابيب الحرارية في تكوين برجين، مع مجموعتين من الزعانف والمراوح متصلة بالقاعدة، مما يوفر مساحة سطح إضافية لتبديد الحرارة.
يتم استخدام طريقة Noctua القياسية لتركيب المروحة هنا، حيث يمكن توصيل المروحة عبر مشبك معدني على كل جانب في المبدد الحراري. يمكن توصيل مروحة ثانية بفضل المشابك الإضافية المضمنة، لكن المروحة نفسها غير متضمنة.
يتم استخدام طريقة Noctua القياسية لتركيب المروحة هنا، حيث يمكن توصيل المروحة عبر مشبك معدني على كل جانب في المبدد الحراري. يمكن توصيل مروحة ثانية بفضل المشابك الإضافية المضمنة، لكن المروحة نفسها غير متضمنة.
مروحة Noctua NF-A9
Noctua NF-A9 هي مروحة هادئة عالية الجودة مقاس 92 مم تم تصميمها وتصنيعها بواسطة Noctua ، وهي علامة تجارية رائدة في صناعة تبريد الكمبيوتر. يُعرف NF-A9 بأدائه الفائق ومتانته وتشغيله الهادئ. تم تصميم مروحة Noctua NF-A9 بالعديد من الميزات التي تعمل على تحسين أدائها وتقليل الضوضاء. يستخدم تصميم شفرة المروحة قنوات تسريع ال تدفقFACs الخاصة بـ Noctua لزيادة كفاءة تدفق الهواء وتقليل الضوضاء. تم تحسين شكل الشفرات للتشغيل المنخفض الضوضاء، وتأتي مع سبع شفرات منحنية وزاوية هجوم شديدة الانحدار لزيادة تدفق الهواء وتقليل الضوضاء.
يتميز إطار المروحة بتقنية Noctua's Advanced Acoustic Optimization (AAO)، الحاصل على براءة اختراع والتي تقلل الاهتزاز والضوضاء من خلال توفير قاعدة أكثر ثباتًا للمروحة. يشتمل إطار المروحة أيضًا على مخمدات مطاطية مدمجة لتقليل الاهتزاز والضوضاء بشكل أكبر.
تشتمل المروحة أيضًا على دعم PWM، والذي يسمح لها بضبط سرعتها تلقائيًا بناءً على درجة حرارة النظام. تسمح هذه الميزة للمروحة بالعمل بهدوء عندما لا يكون النظام تحت حمولة ثقيلة، وتزيد من سرعتها عند الحاجة إلى مزيد من التبريد.
تعمل المروحة بين أقل سرعة تبلغ 400 دورة في الدقيقة، بينما تأتي السرعة القصوى عند 2000 دورة في الدقيقة عند 22.8 ديسيبل. حتى بأقصى سرعة، تحافظ مروحة A9 على الحد الأدنى من الصوتيات، وهو أمر رائع دائمًا عند التفكير في مبرد وحدة المعالجة المركزية. بالإضافة إلى ذلك، تولد المروحة أقصى تدفق للهواء يبلغ 46.5 CFM، مما يجعلها خيارًا مثاليًا للعديد من تطبيقات تبريد الكمبيوتر، بما في ذلك مبردات وحدة المعالجة المركزية، ومشعات تبريد المياه، ومراوح الهيكل.
يستخدم NF-A9 محمل Noctua من الجيل الثاني SSO2، والذي تم تصميمه لتوفير متانة عالية وتقليل الضوضاء. تم تصنيع المحمل بنظام تحمل ضغط الزيت SSO-Bearing ذاتي الاستقرار الذي يقلل من سطح التلامس بين المحمل والعمود، مما يؤدي إلى انخفاض الاحتكاك والضوضاء
بشكل عام، يعد Noctua NF-A9 خيارًا ممتازًا لأي شخص يريد مروحة عالية الجودة وموثوقة وهادئة لاحتياجات تبريد الكمبيوتر.
الأداء
البرنامج المستخدم لاختبار المبرد
- AIDA64 الإصدار المتطرف: 6.32.5600
- Intel Burn Test v2.54
- Prime95 29.1
تم اختبار المبرد باستخدام وحدة المعالجة المركزية بتردد توربو افتراضي 4.9 جيجاهرتز ورفع تردد التشغيل إلى 5 جيجاهرتز بجهد أساسي يبلغ 1.261 فولت ،
كما تم استخدام المراوح المضمنة بأقصى سرعتها.
كانت درجة حرارة الغرفة حوالي 26 درجة مئوية (78 درجة فهرنهايت) ، مع هامش خطأ 2 درجة مئوية.
يتكون اختبار الخمول من بقاء وحدة المعالجة المركزية في وضع الخمول على سطح المكتب لمدة 30 دقيقة ، وتم قياس درجة الحرارة في نهاية الاختبار.
Idle
Full Load – IntelBurnTestV2
Full Load – AIDA64 CPU, FPU & Cache
تم قياس مستوى الضوضاء على ثلاث مسافات مختلفة من المراوح (10 سم ، 20 سم ، 30 سم). تم قياس الضوضاء بهامش خطأ ± 2 ديسيبل.
التقييم النهائي
تواصل Noctua، كما هو الحال دائمًا، صنع منتجاتها بفكر وعناية كبيرين. يملأ NH-D9L فجوة أكبر من NH-U9S، بينما لا يزال يغطي الأساسيات من خلال التركيز على مبردات المخزون منخفضة الأداء من كل من Intel وAMD ويوفر شيئًا يمكنه تبديد كمية كبيرة من الحرارة في مكان صغير. الفرق الإضافي هنا هو أن D9L متوافق مع 3U مما يسمح بمساحة أصغر تصل إلى 110 مم فقط.
على الرغم من أن مبردات All-In-One (AIO) رائعة، إلا أنها لا تتناسب دائمًا مع تفضيلات المستخدمين أو الميزانية. من الصحيح أيضًا أنه ليس كل مستهلك يرغب في رفع تردد التشغيل، ولكن يعجبك فكرة انخفاض درجات الحرارة مقارنة بمبردات المخزون. أثناء وجوده في سوق ITX وHPC، يتناسب NH-D9L تمامًا مع مواصفات المقبس الخاص بشركة Intel أو AMD. يعد هذا أمرًا رائعًا لعوامل الشكل الصغيرة مثل ITX وخوادم Micro واللوحات الأم.
يعد Noctua NH-D9L مبردًا رائعًا لوحدة المعالجة المركزية صغير الحجم يوفر أداء تبريد جيد. أفضل طريقة لوصف NH-D9L هي كبديل أصغر لمبرد Noctua NH-U9S. ومع ذلك، هناك فرق حوالي 4 درجات مئوية بين مبرد وحدة المعالجة المركزية، وذلك بفضل سطح التبريد الأكبر الذي توفره NH-U9S.
أداء التبريد العام جيد جدًا عند الأخذ في الاعتبار الحجم الصغير للمبدد الحراري والمروحة المستخدمة مقاس 92 مم. الخلوص الذي يوفره المبرد جيد جدًا، بفضل المساحة الصغيرة للمبرد على مقبس وحدة المعالجة المركزية.
جودة البناء جيدة جدًا وكالعادة، فهي على نفس مستوى المبرد الرئيسي Noctua NH-D15. تتميز زعانف التبريد المصنوعة من الألمنيوم بأنها صلبة وناعمة أيضًا على الحواف، في حين أن المبدد الحراري له بنية صلبة.
في الختام، يعتبر Noctua NH-D9L مبرد وحدة معالجة مركزية صغير الحجم جيداً يوفر أداء تبريد جيداً ومخرجات ضوضاء منخفضة. بالنسبة لمبرد بهذا الحجم، يكون الأداء رائعًا ويمكن للمبرد التعامل مع وحدات المعالجة المركزية عالية TDP ولكن دون أي رفع تردد التشغيل.
لطالما كانت Noctua في صدارة اللعبة بسبب الأداء الجيد والمراوح المتميزين. في الواقع، تمكن NH-D9L من مطابقة درجات الحرارة المعيارية U9S في عامل شكل أصغر. هذا وحده هو إنجاز في حد ذاته. Noctua شركة ذات معايير جودة عالية، وبينما تفتقد السوق بوجود اثنين من المراوح، فإنها تعوض عنها في توفير المساحة.
