نبذة عن Fractal Design
Fractal Design هي شركة رائدة في تصميم وتصنيع أجهزة الكمبيوتر المتميزة بما في ذلك العلب والتبريد وإمدادات الطاقة والملحقات. تأسست Fractal Design في عام 2007 ومنذ أن أصبحت من بين الشركات المصنعة الرئيسية لمكونات أجهزة الكمبيوتر الشخصية المتطورة. يقع مقرهم في جوتنبرج ولديهم مكاتب في الولايات المتحدة وكذلك تايوان، وقد اكتسبت Fractal Design سمعة عالمية للتصميم المبتكر والجماليات الأنيقة وجودة البناء القوية. تتوفر منتجات Fractal Design في أكثر من 45 دولة حول العالم ولا تزال في طور النمو. كان Define R2 نقطة تحول بالنسبة للشركة المصنعة حيث اكتسب هذا الهيكل السمعة والثقة التي أصبحت الآن سمة مميزة لتصميم Fractal.
من الجيد دائمًا أن ترى مقدار الاهتمام بالتفاصيل الذي توليهFractal Design لمنتجاتها، حيث يصل المبرد في صندوق كرتوني باللون الأبيض مع بعض اللمسات وهو يتناسب تمامًا مع العلامة التجارية للشركة.
في الجزء الأمامي من العبوة، تظهر صورة فخرية للمبرد مع المراوح وتظهر إضاءة Prisma الممتازة. مع عرض اسم المنتج وشعار Fractal Design في الزاوية العلوية اليسرى.
تُظهر جوانب الصندوق مواصفات المبرد المعتادة، جنبًا إلى جنب مع أبعاد المبرد. في الجزء السفلي، يمكننا قراءة وصف موجز للمبرد مكتوب بلغات متعددة.
يتميز الجانب الخلفي بشكل أحادي اللون للمبرد، إلى جانب ملخص موجز لجميع الميزات الرئيسية مبينا ان Fractal Design Celcius + S24 Prisma تحمل ضمانًا لمدة 5 سنوات وهو أمر جيد جدًا للحصول على حل تبريد ممتاز ويظهر ثقة الشركة المصنعة في منتجاتها.
يتم توفير أبعاد الراديتر في مخطط المبرد ويتم توفير معلومات توافق المقبس أيضًا. كما ذكر ايضا التوافق مع Intel LGA1200. نظرًا لأن هذا المقبس له نفس تباعد التثبيت كما هو الحال في LGA115x، لهذا يجب أن يكون المبرد متوافقًا
بعد فتح الصندوق، يتم الترحيب بك بصينية كرتونية ناعمة. الأكياس البلاستيكية تحمي المبرد وجميع الملحقات بداخله. مراوح Prisma مدسوسة بشكل رائع بأكمام من الورق المقوى الأبيض.
بصرف النظر عن ذلك، تحتوي العبوة على الملحقات التالية:
دليل المستخدم مفصل وشامل مع صور توضيحية ومعلومات أكثر بكثير مما يمكن للمرء أن يتوقعه. أثني على Fractal Design على ابتكار مثل هذا الدليل التوضيحي.
مضخة ومبرد، مواجهات إنتل المتصاعدة، لوحة إنتل الخلفية، مواجهات AMD المتصاعدة، قوس AMD, كابل ARGB 5V, مسامير وغسالات الراديتر، براغي المروحة.
أصبحت المبردات السائلة الكل في واحد زائدة عن الحاجة قليلاً عندما يتعلق الأمر بالتصميم. الكثير منهم لديهم نفس الشكل والتصميم العام لهم. من الصعب بعض الشيء على الكثير من الأشخاص أن يكونوا متحمسين بشأن AIO جديد في عام 2020. ومع ذلك، فقد أعجبنا بشكل مفاجئ بخيارات التصميم الذكية الموجودة في Celsius + S24 Prisma.
حان الوقت لإلقاء نظرة فاحصة على المكونات. قبل ذلك، هذا ما يقوله Fractal Design عن المبرد. "Celsius + يأخذ التبريد المائي AIO إلى مستوى جديد من خلال وجه المضخة المعزز ARGB، والكتلة المعاد تصميمها بالكامل، ومحور مروحة PWM المطوّر على المبرد مع دعم ARGB. تربط الأسلاك المخفية بذكاء في أنابيب الأكمام المظفرة الخاصة بـ Celsius كل من الطاقة وRGB للنظام بأكمله في المضخة، وتوفر أوضاع auto / PWM القابلة للتحديد أداءً ذكيًا وديناميكيًا مع اختيار تحكم المستخدم الكامل لضبط دقيق. تشمل الأحجام المتوفرة 240 مم، و280 مم، و360 مم، ولكل منها خيار من مراوح Dynamic X2 أو Prisma ARGB مثبتة مسبقًا.
المبرد متوافق مع مقابس Intel LGA20xx / 1366/1200 / 115x ومآخذ AMD AM4 / AM3 + / AM3 / AM2 + / AM2 / FM2 + / FM2 / FM1. كما أنه متوافق مع مقبس AMD TR4 باستخدام الدعامة المضمنة في صندوق AMD Threadripper.
أبعاد الراديتر هي 284 × 122 × 31 ملم. سمكه 31 مم. مع مراوح 25 مم، سيكون السمك الإجمالي للمبرد 56 مم. يحتوي المبرد على 20 زعنفة في البوصة الواحدة. توجد فجوة 105 مم بين أي فتحتين لتركيب المروحة على الراديتر. تبلغ المسافة بين فتحتَي التثبيت الأوسطين 15 مم والمسافة من فتحة التثبيت الخارجية إلى الرأس البعيد هي 22 مم. وبالمثل، فإن المسافة بين أقصى فتحات التثبيت للرأس القريب هي 37 مم.
الراديتر مصنوع من الألومنيوم وبالتالي فهو خفيف الوزن صلب يستخدم كل من الجسم والزعانف الألومنيوم، وتستخدم التركيبات مادة بلاستيكية. لا شيء خارج عن المألوف، وهو قوي بشكل عام. هذا تصميم Asetek يعتمد على الجيل السادس. الكتل على طرفي المبرد ليست مستطيلة ولها حواف مستديرة. مكدس الزعانف كثيف ويأخذ في الاعتبار القنوات الجانبية اليمنى واليسرى، ويحتوي على إجمالي 11 قناة لتدفق المياه. تصنيف خيوط المروحة اللولبية هو 6-32.
أنا معجب بالاهتمام بالتفاصيل من Fractal Design لأن لدينا ألواح واقية تحت كل فتحة تثبيت في المبرد. هذا يحمي مجموعة زعنفة الراديتر من التلف إذا تم الضغط على البراغي لفترة طويلة بالداخل. لقد كنت أبحث بشكل خاص عن هذا الجانب في حلول AIO الأخرى في السوق وهذه هي العلامة التجارية الثانية التي وجدتها مفصلة في تصميمها. الأول هو Alphacool.
تتميز مجموعة الراديتر بلمسة نهائية لطيفة ونظيفة في كل مكان. ربما يرجع السبب في رؤيتنا لسمك 31 مم إلى حقيقة أنهم نشروا الألواح الواقية تحت فتحات التركيب. ستظل مجموعة الزعنفة نفسها بحجم Asetek القياسي.
جودة بناء المبرد هي من الدرجة الأولى في كل مكان. يستخدم Fractal Design تركيبات دوارة مستقيمة على الراديتر مع وصلات كبيرة الحجم. هذا الحجم الكبير يمكن أن يزيد السماكة الكلية للمبرد المجمع.
يوجد ملصق تم لصقه على الرأس البعيد يوضح الجزء رقم والرقم التسلسلي للوحدة. تتم طباعة تصنيف الطاقة على 7 واط باستخدام 12VDC.
يستخدم "Fractal Design" أنابيب مطاطية منخفضة النفاذية، ويبلغ طول هذه الأنابيب حوالي 400 مم ولها غلاف نايلون مضفر عليها، وتكون الأنابيب أكثر سمكًا مقارنةً بـ CLCs الأخرى من Asetek وهناك سبب وجيه لذلك. يتميز هذا المبرد بمحور مدمج على المبرد مع كبل ARGB وكابل PWM يخرج من المحور. وقد مرر Fractal Design هذه الكابلات على طول الأنابيب داخل الأكمام. والنتيجة هي أننا نحصل على مظهر أنيق ونظيف على المبرد مع سحر الكابلات المخفية.
يوجد محور متكامل على غلاف الراديتر. لها لون أسود ثنائي الفينيل متعدد الكلور. المنافذ على المحور هي: 2 موصلات ARGB LED 3) سنون، 5 فولت) , 4 موصلات PWM ذات 4 سنون، نظرًا لأن رأس واحد من كل نوع قيد الاستخدام بالفعل، يمكن للمستخدم توصيل جهاز ARGB واحد فقط وما يصل إلى 3 مراوح PWM بالمحور
عند الحديث عن المضخة، فهي تحتوي على عمود ومحمل من السيراميك بمعدل ضغط يبلغ 2.0 رطل لكل بوصة مربعة عند 50 درجة مئوية ومعدل تدفق أقصى يبلغ 40 لتر / ساعة عند 50 درجة مئوية. يبلغ متوسط العمر المتوقع لها 50000 ساعة والتي تعتمد على التخلل. تكون شكل دائري مزدوج الطبقات على الكتلة. المضخة تكوم سوداء اللون. يحتوي القسم العلوي على وجه مضخة الزجاجي ملون مع شعار Fractal Design بإضاءة خلفية وحلقة ARGB باستخدام 6 مصابيح LED. يمكن رؤية PWM وAuto على الجانب الأيسر. هذه مؤشرات LED بيضاء اللون تظل مطفأة ولا تعمل إلا عند الضغط على المفتاح.
تظل العلامة التجارية Fractal مرئية وتحت الإضاءة طوال الوقت. وتم تثبيت حلقة تركيب Intel مسبقًا على الهيكل. أبعاد الكتلة 86x75x45mm مع التركيبات. قطر الكتلة 62 مم مع جسم أسود.
يوجد رأس ثلاثي السنون على الجانب هذا هو المكان الذي يتصل به كبل ARGB. الجزء العلوي قابل للدوران. سيؤدي تدويره إلى تبديل وضع الأداء الحراري من Auto إلى PWM والعكس صحيح.
يستخدم Fractal Design تركيبات كوع مفصلية بزاوية 90 درجة على الكتلة. هذا يجعل دوران الأنابيب أسهل ويقلل من التوتر على المضخة. تخرج كابلات RGB وPWM من نهايات الأنبوب على الكتلة ويتم توجيهها.
هذا الجانب من المبرد له سطح عادي. القاعدة الموجودة في الأسفل بها مزالج وهو تصميم قياسي من Asetek. هذا هو المكان الذي يتم فيه تثبيت حلقات تثبيتIntel / AMD.

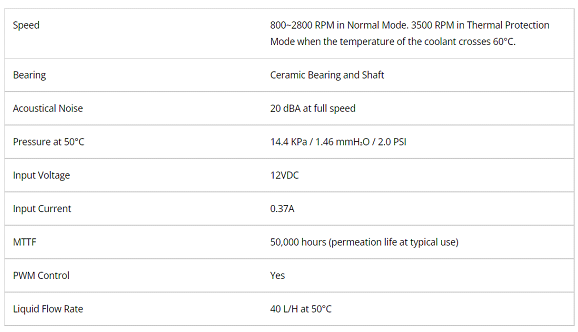

يتميز Fractal Design Celcius + S24 Prisma بمضخة من الجيل السادس من Asetek مع PCB مخصص من Fractal Design. فيما يلي بعض البيانات الفنية للمضخة:

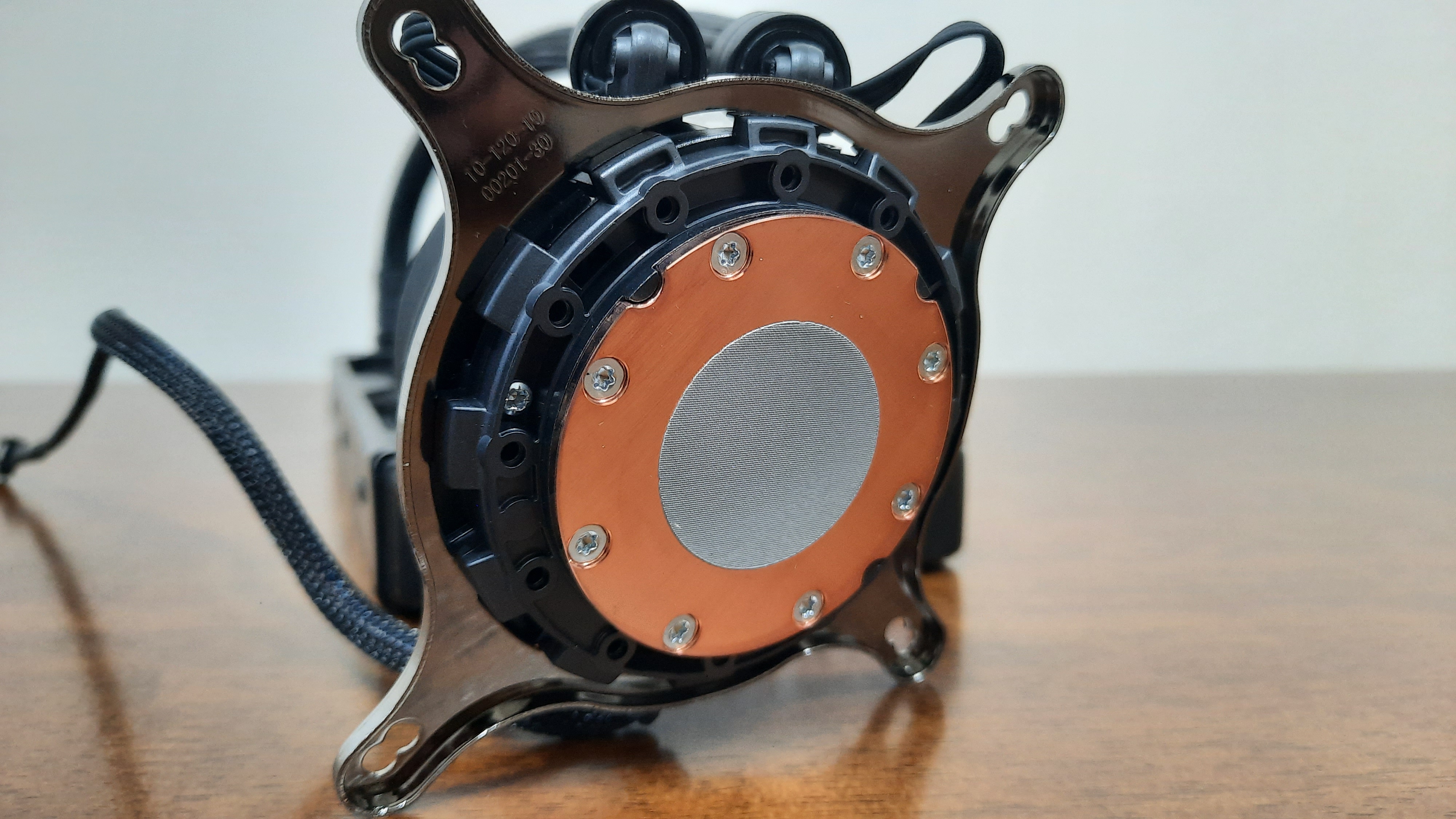

لدينا قاعدة نحاسية مع عجينة حرارية مطبقة مسبقًا. تُظهر الاختبارات التي أجريناها مؤخرًا أن Asetek قد رفعت لعبتها باستخدام TIM حيث تُظهر المبردات الجديدة أداء حراريًا مشابهًا باستخدام مخزون Asetek TIM كما هو الحال مع Noctua NT-H1.
نسخة Prisma من S24 تحمل مراوح AL-12 RGB PWM Prisma. هذه هي مراوح ذات تدفق هواء عالي وضغط ثابت. تحتوي كل مروحة على 7 شفرات بيضاء اللون (غير شفافة) مع هندسة مروحة محسّنة توازن تدفق الهواء مع تركيز إضافي على الضغط الساكن. توجد علامة Fractal Design على الملصق في المنتصف. توجد حلقة خارجية على الإطار أيضًا للتوهج الموحد لإضاءة ARGB. الحلقة موجودة فقط في الجانب العلوي وتبرز إلى الجانب الخلفي من الإطار. توجد حشوة مضادة للاهتزاز في كل زاوية تثبيت.
جانب واحد من الإطار يحتوي على رمزين من الأسهم. يساعد ذلك المستخدم في تحديد اتجاه تدفق الهواء واتجاه دوران الشفرات.
توجد علامة Fractal Design التجارية على جانب واحد.
يُظهر الجانب الخلفي للمروحة مجموعة 4 أذرع على الإطار الرئيسي وذراع واحد به مساحة أوسع. يتم توجيه الكابلات على هذا الذراع العريض نحو الجزء الخارجي من المروحة. توجد علامة تجارية Fractal Design على الملصق في المنتصف.
هناك نوعان من كابلات تخرج من المروحة. أحدهما هو موصل مروحة PWM ذي 4 سنون والآخر عبارة عن كبل ثنائي الرأس لإضاءة ARGB. يسمح تصميم الرأس المزدوج للمستخدم بتسلسل الكابلات باستخدام موصل واحد لتشغيل التجميع الكامل.
تتميز هذه المراوح بحلقة على الإطار أيضًا للحصول على أقصى قدر من AURA لعرض ضوء ARGB المذهل. تم تصنيفها لما يصل إلى 2000 دورة في الدقيقة مع معدل تدفق هواء يبلغ 85.71 CFM و2.71 مم H₂O تصنيف ضغط. يبلغ متوسط العمر المتوقع لها 100000 ساعة باستخدام محامل LLS.
لا توجد وحدة تحكم مخصصة مع المبرد. ستحتاج إلى رأس إضاءة ARGB على اللوحة الأم أو وحدة تحكم متوافقة لجعل إضاءة ARGB تعمل على المبرد. في رأيي، كان يجب أن تكون هناك وحدة تحكم مخصصة في بطاقة السعر هذه.
كونه من تصميم Asetek، فإن التثبيت هو نزهة في الحديقة. ليس لدي أي شيء خاص للإبلاغ عنه من قسم التثبيت. لقد ذكرت وضعي Auto وPWM أعلاه. عند ضبط المفتاح على الوضع التلقائي، تتولى البرامج الثابتة للمبرد الشحنة وتتحكم في الجوانب الحرارية مع التأكد من أن ضوضاء المضخة لا تتخطى ضوضاء المراوح مما يضمن عمليات صامتة. في وضع PWM، يتم نقل عنصر التحكم إلى وحدة التحكم في PWM باللوحة الأم لرأس المروحة قيد الاستخدام. بمعنى آخر، المستخدم هو المسيطر الآن. لدينا تحذير واحد هنا. نظرًا لأن المراوح متصلة بالمحور والكبل الوحيد المتصل برأس مروحة اللوحة الأم هو الذي يخرج من غلاف المضخة، فلا يمكننا التحكم في سرعة المراوح والمضخة بشكل منفصل.
الأداء
بالإضافة إلى نظام اختبار المقبس 1151 ، يتم استخدام نظام اختبار AM4 الحالي أيضًا كنظام اختبار. يمنحك هذا الفرصة لمقارنة جميع مبردات المياه التي اختبرناها مع مبردات الهواء التي اختبرناها. نظرًا لأنه يمكن تحقيق درجات حرارة منخفضة وبالتالي معدلات أعلى على مدار الساعة عند استخدام مبرد مياه ، فإننا لا نرسل أنظمة الاختبار الخاصة بنا فقط للاختبار بمعدلات الساعة التي توفرها الشركات المصنعة ، ولكن أيضًا مع رفع تردد التشغيل. تم رفع تردد تشغيل نظام اختبار Intel إلى 4.7 جيجاهرتز ونظام اختبار AMD إلى 3.8 جيجاهرتز.
يتكون نظام اختبار Intel من المكونات التالية:
- ASRock - Z170 Extreme3
- HyperX - مجموعة Savage 16 جيجا بايت 3000 ميجا هرتز
- انتل - كور i7-6700K
- زوتاك - GTX 780TI AMP Edition
يتكون نظام اختبار AMD من هذه المكونات ؛
- AMD— Ryzen 1600
- ASUS - Crosshair VI Hero
- 2 × 8 جيجابايت Corsair Vengeance LPX أسود 2666 ميجاهرتز
- زوتاك - GTX 780TI AMP Edition
نظرًا لأن AiO-Waku متوافق أيضًا مع الجيل الجديد من Threadripper ، فقد اختبرنا أيضًا المبرد على AMD Threadripper 2950X.
يتكون نظام اختبار AMD Threadripper من هذه المكونات ؛
- AMD - Threadripper 2950X
- MSI - MEG Creation X399
- 4x 8 جيجابايت G.Skill F4-3200C14-8GFX
- زوتاك - GTX 780TI AMP Edition
إجراء الاختبار:
تم الحصول على نتائج الاختبار عند درجة حرارة الغرفة حوالي 21 درجة مئوية (تم قياسها في بداية مرحلة الاختبار). تم تسجيل الحد الأقصى للقيمة المتوسطة لجميع نوى وحدة المعالجة المركزية بعد اختبار إجهاد Prime95 لمدة 30 دقيقة. يتم قياس درجات الحرارة مرة واحدة في حالة عدم رفع تردد التشغيل ومرة واحدة في حالة زيادة تردد التشغيل لأنظمة الاختبار.
إذا كان المبرد الذي تم اختباره يستخدم مراوح PWM التي تعدل سرعتها بنفسها ، فسيتم تعطيل التحكم في PWM أثناء الاختبار.
نستخدم دائمًا المعجون الحراري ARCTIC MX-2 في اختباراتنا حتى نتمكن من استبعاد أي تقلبات هنا أيضًا.
تعتمد درجات الحرارة المحققة على النظام المستخدم وقد تختلف أيضًا في أنظمة مماثلة. ومع ذلك ، يمكن مقارنة المبردات ببعضها بسهولة ، نظرًا لأن جميع المبردات لها نفس أساس الاختبار في اختباراتنا.
تعمل جميع مبردات المياه لوحدة المعالجة المركزية وأنظمة التبريد بالمياه المتكاملة التي اختبرناها على هذا النظام حتى الآن كمرجع. تم اختبار مبردات مياه وحدة المعالجة المركزية بالاشتراك مع Alphacool NexXoS UT60 Full Copper 480 mm.
تظهر نظرة على نتيجة الاختبار أن نظام التبريد بالماء Celsius + S24 AiO الجديد كان قادرًا على تحقيق نتيجة جيدة جدًا في اختبارنا. على الرغم من أداء التبريد الجيد بشكل خاص ، انتقل AiO-Waku إلى ضوضاء خلفية ممتعة للغاية.
بشكل عام، نحن معجبون جدًا بأداء Fractal Design Celsius +. إنه بلا شك أحد مبردات السوائل المفضلة لدينا في عام 2020، ولا نقول ذلك باستخفاف. في الواقع، يحدث أيضًا أن يكون نفسًا من الهواء النقي. يركز الكثير من AIOs على المظهر والحيل هذه الأيام. تم إدراج Fractal Design Celcius + S24 Prisma بسعر 163.99 دولارًا و129.98 جنيهًا إسترلينيًا. وتقدم Fractal Design ضمانًا لمدة 5 سنوات. لدينا سعر ممتاز لحل التبريد الغني بالميزات مع الأداء الجيد المكتوب على وجهه ليس من المستغرب أن نرى سبب وجود طلب بالتأكيد على Flashy designs في مجتمع الألعاب..
ومع ذلك، فإن أولئك الذين يعرفون عن الأداء الرائع والحد الأدنى من المظهر سيقدرون هذا المبرد. فهو يأتي بسعر تنافسي، ويحتوي على ميزات إضاءة رائعة، وإدارة كابلات بسيطة ونظيفة، وأداء مثير للإعجاب. ولا يمكنك تسميته مملًا بمظهر Fractal design الكلاسيكي.
